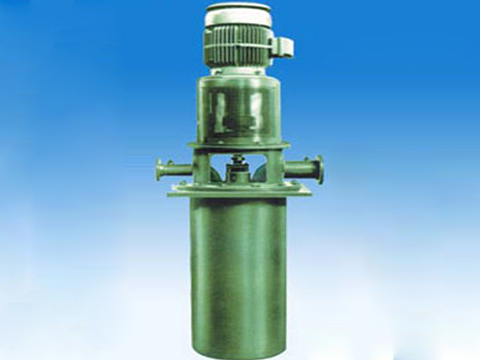

筒袋泵概述:
1）本立式筒袋泵為多級、徑向剖分式結構。葉輪的型式為單吸式結構，節段式導葉，單級殼體。為提高泵的抗汽蝕性能，葉輪采用吸入式葉輪。
2）軸向力由平衡盤裝置平衡，殘余軸向力由配對的向心推力球軸承承受。
3）外殼承受入口壓力，外殼的長度以及泵的安裝深度取決于裝置汽蝕余量的要求，同時泵也可以作為多級液下泵和槽罐泵以及多級管道泵使用。作為多級液下泵使用時，泵可以安裝在介質池中，此時不需要安裝外殼。作為槽罐泵使用時可以安裝在容器上，容器即作為泵的外殼。而作為多級管道泵使用時，即可以采用標準結構的水平進出，也可以去掉外殼在泵的下部直接安裝吸入法蘭與管線連接。
4）從電機端看，泵的轉向為逆時針轉動。
5）軸承箱體的大儲油室內帶有獨立的內循環自動潤滑系統，并可以根據輸送介質的的溫度狀況配置潤滑油冷卻系統。在進行機械密封或平衡部件的維修過程中，可從泵上整體拆下軸承部件而不必單獨拆卸，簡化維修過程。
6）當泵的插入深度達到一定的深度時，泵軸帶有中間支承，但整體無接點，剛性設計。
集裝式機械密封可以設計成單端面型式和串聯型式，也可以根據介質狀況和業主需求采用干氣密封。
目前我廠的耐腐蝕材料，能滿足述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
參數范圍:
尺寸DN40 ～ 200mm
流量可達800m3/h
揚程可達800m
設計壓力: 10.0MPa
工作溫度: -180 ～ +180 ℃
適用范圍:
適用于輸送清潔的或稍有污染的低溫或高溫的,化學中性或有腐蝕性的液體.
精煉廠 石油化工廠
發電廠 低溫工程
管線加壓 海上石油平臺
液化氣工程
立式筒袋泵為多級、徑向剖分式。葉輪的形式為單吸徑向式，并配有單級殼體.首級葉輪一般是吸入式葉輪。
軸向力由向心推力球軸承承受。壓差較大的情況下，由平衡鼓裝置平衡軸向力外殼僅承受入口壓力，外殼的長度以及泵的安裝深度取決于對NPSH汽蝕性能的要求。
